توضیحات

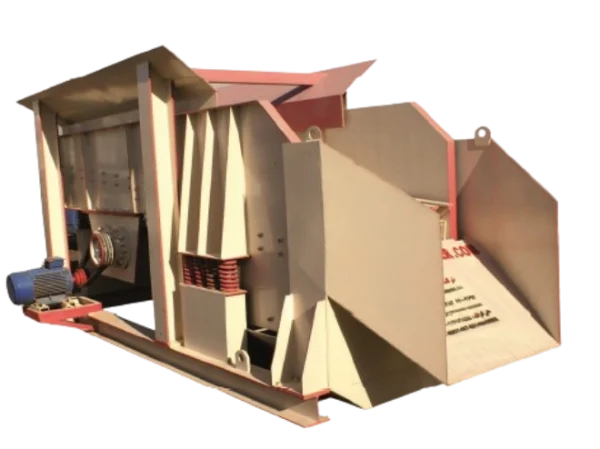

این نوع از فیدرهای تولیدی شرکت مهیار سنگ شکن در انواع مختلف تک محوره و دو محوره به همراه شبکه گریزلی و در سایزهای مختلف تولید میشوند. نصب این فیدرها بصورت افقی و یا روی شیب کم انجام میشود. حرکت این دستگاه بصورت خطی و به سوی بالا و روبرو انجام میشود. حرکت خطی دستگاه بوسیله دو شفت خارج از بالانس دوار در خلاف جهت و وزنه های تعادل که میزان ویبره و ظرفیت باردهی را تعیین میکند ، ایجاد میگردد. یکی از مزیتهای اصلی این فیدرها ظرفیت بالا و قابلیت جدا کردن مواد ریزدانه از بار ورودی به سیستم می باشد که این امر اجازه میدهد به ظرفیت سنگ شکن فکی افزوده شود. حرکت خطی دستگاه موجب کم شدن استهلاک در بخش تغذیه این نوع فیدرها میشود باید توجه داشت که فیدر نبایستی قبل از ورود مواد تازه بطور کامل خالی شود.

انتخاب اندازه

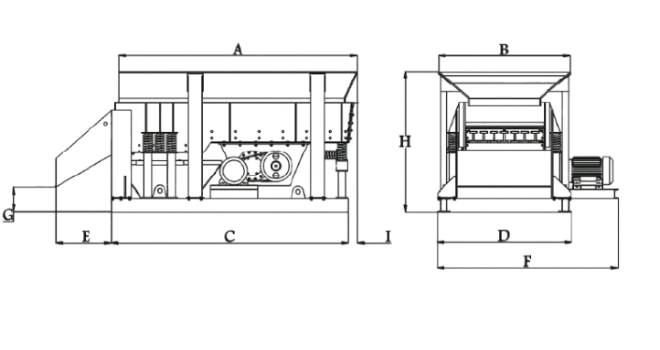

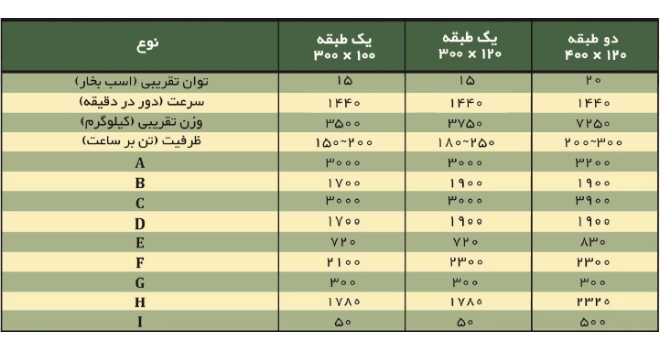

انتخاب نوع فیدر ، تابع ظرفیت مورد نیاز ، ابعاد مواد و سایز ورودی مورد نیاز سنگ شکنی است که در ادامه فیدر ویبره قرار گرفته است می باشد. در جدول روبرو فیدرهای استاندارد تولیدی این شرکت بیان شده است و برای مقاصد خاص از آنها استفاده میشود.

عملکرد حرکت مواد ورودی به دستگاه بوسیله ی میکانیزم ویبره ای خطی و یا شیب رو به بالا ایجاد میگردد و ویبراتور بوسیله الکتروموتور به حرکت در می آید.

همچنین این فیدر میتواند به سیستم هیدرولیکی یا یک سیستم با سرعت مختلف تجهیز گردد که این سیستم امکان تنظیم بار ورودی را ممکن می سازد.

نصب

این فیدر توسط چندین فنر که در پایه ی فریم قرار گرفته پشتیبانی می گردد. این فنرها در داخل محفظه ای قرار گرفته که این امکان را می دهد در مواقعی که نیاز به تعویض آنها باشد به راحتی جایگزین گردند.

طراحی

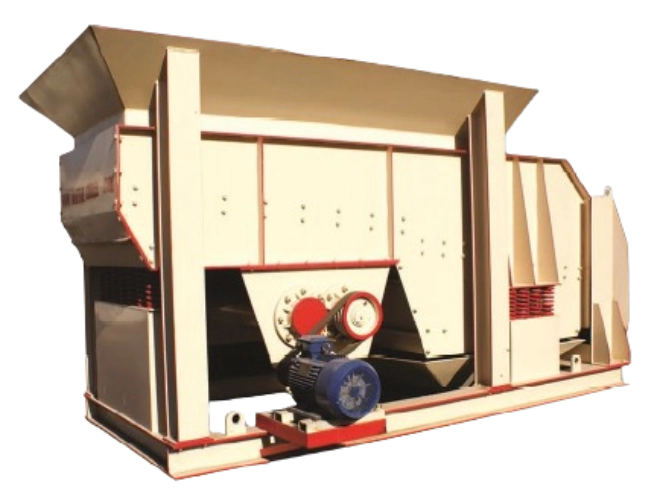

بدنه فیدر بسیار محکم و ضخیم میباشد و توسط پروفیلها و ورق های فولادی ساخته می شود. سطح مقطع انتهای فیدرهای استاندارد دارای شیبی میباشد که امکان جدا سازی بار با سایزهای کوچک را فراهم می آورد. شبکه های فیدر گریزلی قابلیت تعویض دارند که امکان جداسازی بار ورودی با سایزهای متفاوت بار را ممکن می کند. همچنین این فیدرها دارای دو سطح مقطع در دو طبقه می باشند که امکان جداسازی بهتر محصول را فراهم می سازند.

مکانیزم ویبره

بدنه فیدر توسط دو شفت نامتقارن که توسط یاتاقان نگه داشته شده به حرکت در می آید. شفتها متصل به یک گیربکس می باشد که در جهات مخالف هم دوران میکنند. حرکت فیدرها با افزایش یا کاهش تعداد وزنه های نامتقارن روی شفت ویبره ای که توسط شفت به حرکت در می آید تغییر میکند.
