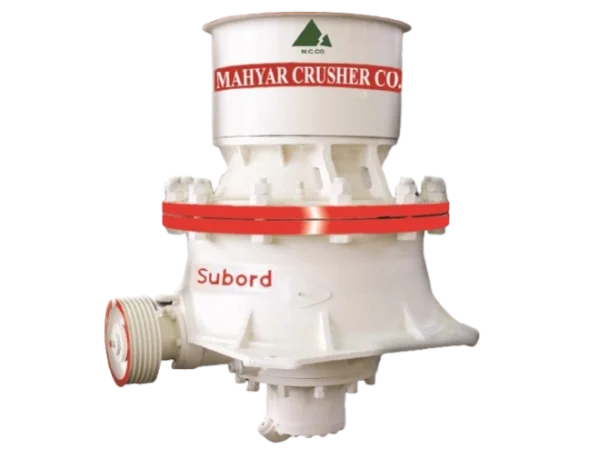

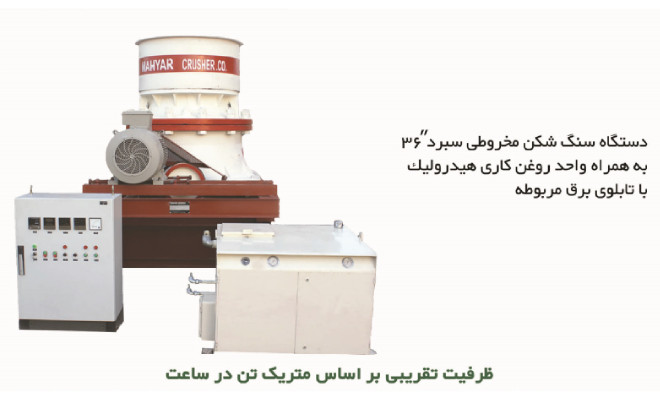

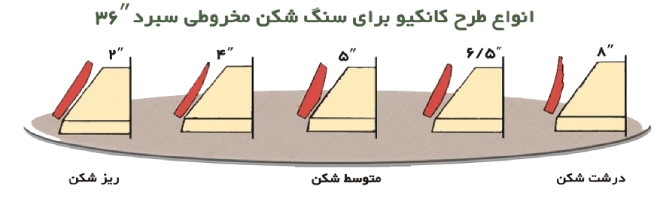

سنگ شکن مخروطی سبرد

توضیحات

تنظیم سریع دهانه توسط سیستم هیدروست جهت جلوگیری از فرسایش بیش از حد و تولید مصالح به ابعاد مورد نیاز

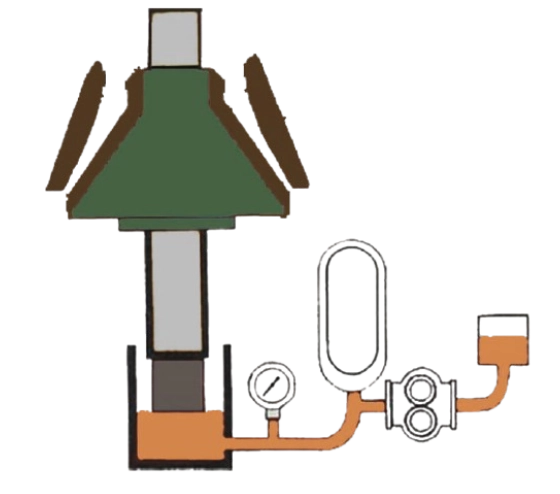

کنترل هیدروست

در این سیستم تنظیم دهانه سنگ شکن توسط جك امکان تخلیه سریع سنگ شکن هیدرولیکی که در زیر شفت اصلی عمل میکند صورت می گیرد و بطوریکه تنظیم دهانه در کمتر از یک دقیقه به میزان در زمان توقف سنگ شکن به علت قطع برق با فشار یک کلید دلخواه توسط يك نفر امکان پذیر خواهد بود. این سیستم در و در زمانی کوتاه با پائین آمدن شفت اصلی (منتل) دستگاه طول سالیان متوالی کاربردی موفقیت آمیز داشته است.

کاهش روغن

روغن توسط پمپ از داخل مخزن بافشاریه سیلندر هیدروست منتقل شده و با بالابردن متثل سبب تنظیم دهانه به میزان دلخواه می گردد.

افزایش دهانه

با اجازه برگشت روغن به داخل مخزن منتقل پایین آمده و سبب تنظیم دهانه به میزان دلخواه می گردد.

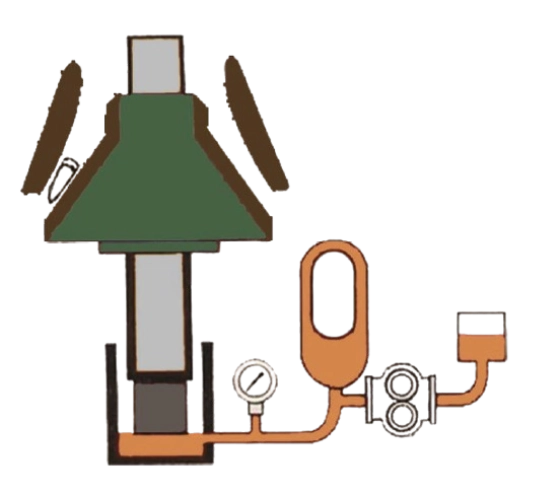

سیستم محافظ اتوماتیک

جهت جلوگیری از وارد آمدن خسارت به سنگ شکن در صورت ورود اشياء غير قابل خرد شدن انظیر قطعات آهنی و…) درهنگام کار در سیستم هیدرولیک دستگاه ، واحدی نصب گردیده است که در هنگام بروز این مشکل شفت اصلی دستگاه را بطور خودکار بسمت پائین هدایت نموده و پس از خروج شینی از دستگاه شفت اصلی مجددا به حالت اولیه بر می گردد.

با منتقل شدن روغن تحت فشار از قسمت سیلندر هیدروست به بالن، فشار منتل پایین آمده و باعث می شود که شنی غیر قابل خرد شدن اجازه عبور یافته و سپس تحت فشار گاز بالن ، روغن را مجددا به سیلندر اتوماتیک هدایت نموده و منتل را به وضعیت اولیه خود باز می گرداند.

امکان تخلیه سریع سنگ شکن

در زمان توقف سنگ شکن به علت قطع برق با فشار یک کلید و در زمانی کوتاه با پائین آمدن شفت اصلی (منتل) دستگاه تخلیه و مجدداً آماده بکار میگردد ولی در دستگاههای مشابه جهت انجام این عمل به حداقل ۲ ساعت وقت نیاز است.

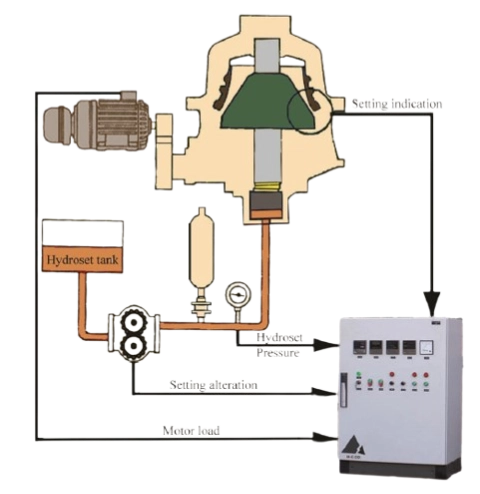

امكان تنظيم وضعیت دهانه سنگ شکن از راه دور

با استفاده از سیستم اتوماتيك تنظيم دهانه سنگ شکن از اطاق فرمان و از راه دور کنترل میگردد. بدین ترتیب که تانك مخصوص اتوماتیک پمپ و جک هیدرولیك به تابلوی اتوماتیک موجود در اطاق فرمان متصل بوده و با فشار یک کلید می توان دهانه را به دلخواه باز و یا بسته نموده و عملکرد آن را نیز بر روی واحد نشانگر مشاهده نمود.

سیستم کنترل هیدروست ASR

با کاربرد این سیستم امکان تنظیم راندمان و کیفیت مصالح تولیدی فراهم شده و این خود یکی از بارزترین مشخصات این دستگاه نسبت به سایر سنگ شکنهای مشابه می باشد.

حداکثر تولید مصالح ریزدانه

شرکت مهیار سنگ شکن پس از اتمام بررسی های لازم و تلاش فراوان با ارائه سیستم کاملا جدید و پیشرفته و انجام تغییرات عمده دستگاه سنگ شکن سپرد و ۳ با کیفیت ، ظرفیت و کارایی مناسب با سیستم کنترل اتوماتیک جدید تولید خداختر مصالح ریز دانه ماسه ۴-۰ به تولید رسیده است.

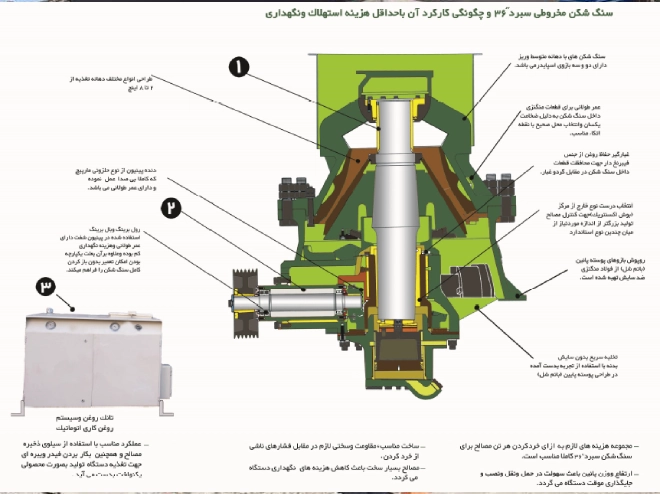

توضیحات شکل

1- اسپایدر در سر شفت بصورت مستقل روغن کاری می گردد.

2- پینیون شفت و محفظه آن دارای سیستم روغن کاری به روش غرقابی (وانی) است.

3-  سیستم اصلی روغن کاری بطور اتوماتیک با برقراری جریان دائمی روغن ورساندن آن به کف گردها بوشهای برنزی دنده وشفت ضامن سلامت دستگاه و تداوم کار آن می باشد.

ابعاد داده شده صرفا جهت راهنمایی اولیه طرح و نصب دستگاه بوده و کاربردی برای تعیین فونداسیون ندارد.

ابعاد به میلیمتر محاسبه شده است.

اوزان تقریبی به کیلوگرم

تاپ شل 2200

باتم شل 4000

شفت اصلی و سایر قطعات متصله 1860

سیستم روغن کاری با تانک روغن 325

وزن کلی 860

استفاده از سه سیستم روغن کاری حفاظتی

وجود سه سیستم روغن کاري مستقل ذیل تضمین کننده و حافظ انجام عمل حیاتی روغن کاری در دستگاه بوده و به همین علت سبب پایین بودن هزینه نگهداری و بالا بودن کارایی دستگاه میباشد.

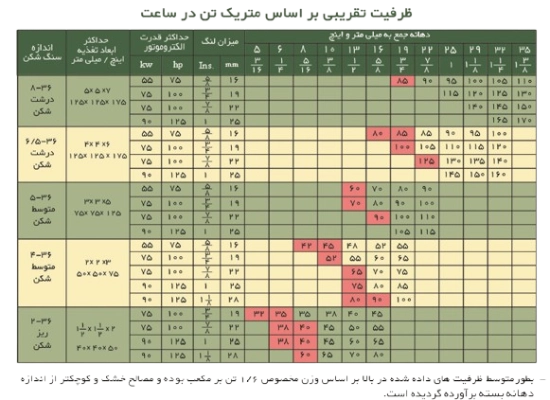

منحنی تولید

در بررسی چگونگی منحنی تولید مصالح چند پارامتر مدنظر می باشد تیپ سنگ شکن ، دهانه بسته و نوع مصالح از نظر منحنی درصد رطوبت وزن مخصوص مورد توجه قرار میگیرد و با توجه به اطلاعات جمع آوری شده جهت استفاده بهینه از دستگاه و تنظیم ابعاد مصالح مورد نیاز نتایج حاصل در جدول و منحنی های ذیل درج گردیده است.

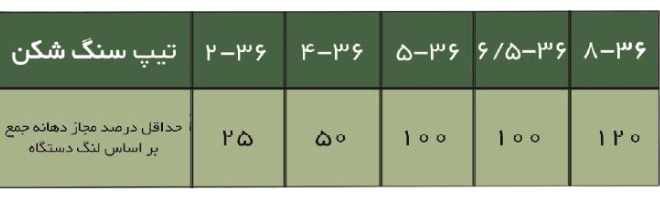

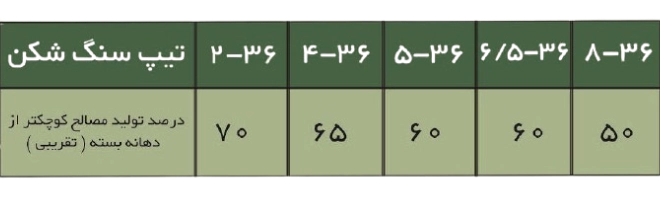

حداقل دهانه بسته

در جدول زیر حداقل دهانه جمع بر اساس توصیه این شرکت درج گردیده است.

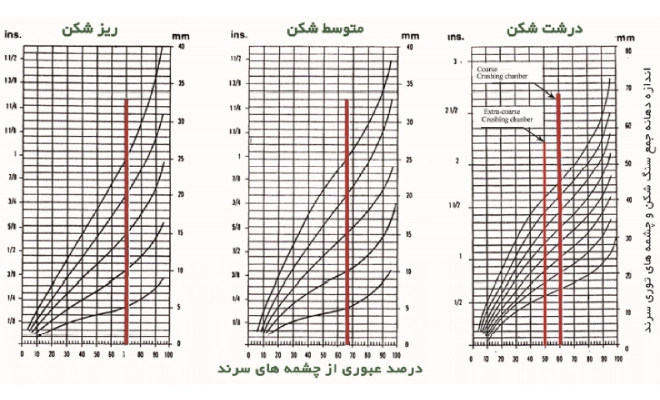

نمونه توزیع درصد مصالح تولیدی برای سنگ گرانیت

پس از پیدا کردن دهانه بسته بر روی محور عمودی خط افقی آن را امتداد داده تا به خط رنگی برسید منحنی عبور کرده از محل تلاقی دو خط ، منحنی توزیع تولید مصالح خواهد.
