سنگ شکن ژیراتوری سبرد – مهیار سنگ‌شکن

توضیحات

تنظیم سریع دهانه توسط سیستم هیدروست جهت جلوگیری از فرسایش بیش از حد و تولید مصالح به ابعاد مورد نیاز

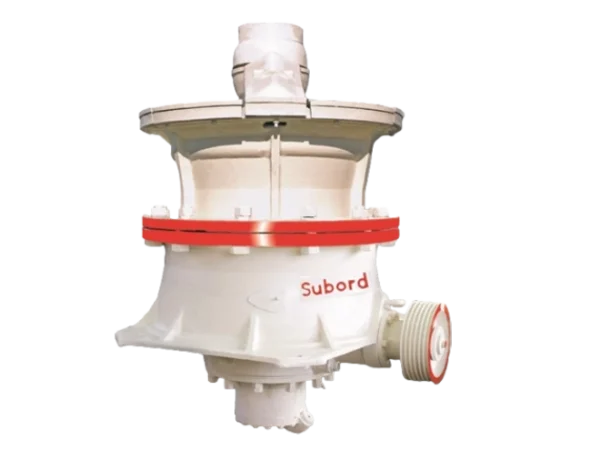

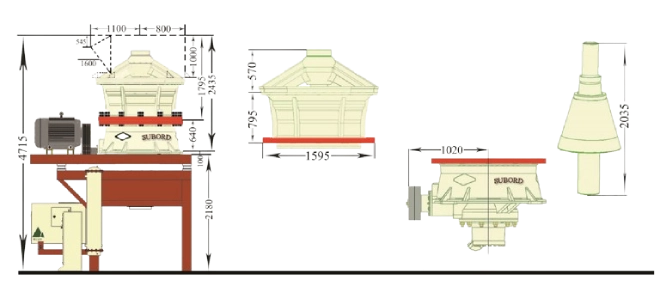

سنگ شکن سوپریور ۳۶ ژیراتوری مهیار سنگ شکن نوعی سنگ شکن اولیه میباشد که میتواند نسبت به سایر سنگ شکنهای اولیه نظیر سنگ شکنهای فکی و یا مشابه آن محصول بیشتری تولید نماید. هم چنین دهانه جمع این دستگاه به میزان دهانه جمع خروجی ۱۷۰ (میلیمتر ) محصول را تخلیه می کند. این سنگ شکن در سه تیپ با دهانه باز توسط این شرکت تولید می شود.

(۹) ۲۲۵mm ,(۱۱) ۲۷۵mm ,(۱۳) ۳۲۵mm

کنترل هیدروست

در این سیستم تنظیم دهانه سنگ شکن توسط جك هیدرولیکی که در زیر شفت اصلی عمل می کند صورت می گیرد. بطوریکه تنظیم دهانه در کمتر از یک دقیقه به میزان دلخواه توسط يك نفر امکان پذیر خواهد بود. این سیستم در طول سالیان متوالی کاربردی موفقیت آمیز داشته است.

کاهش روغن

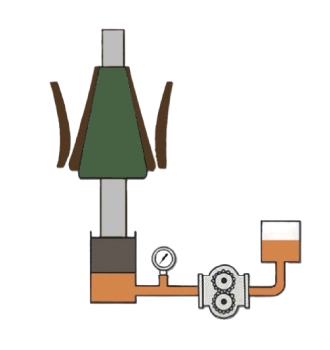

روغن توسط پمپ از داخل مخزن با فشار به سیلندر هیدروست منتقل شده و با بالا بردن منتل سبب تنظیم دهانه به میزان دلخواه می گردد.

امکان تنظیم وضعیت دهانه سنگ شکن از راه دور

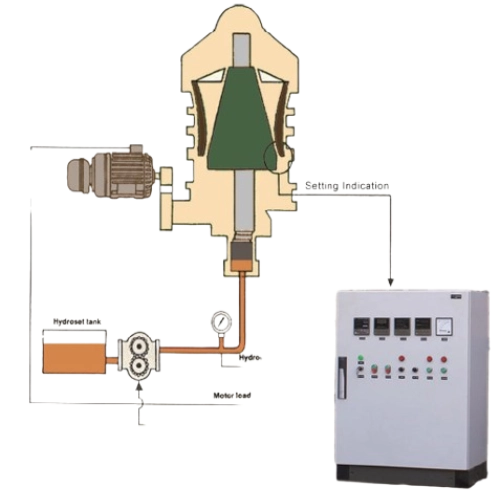

با استفاده از سیستم اتوماتيك تنظيم دهانه سنگ شکن از اطاق فرمان از راه) (دور) کنترل می.گردد. بدین ترتیب که تانك مخصوص هیدروست پمپ و جک هیدرولیك به تابلوی اتوماتیک موجود در اطاق فرمان متصل بوده و با فشار يك کلید می توان دهانه را به دلخواه باز و یا بسته نمود و عملکرد آن را نیز بر روی واحد نشانگر مشاهده نمود.

ASR سیستم کنترل هیدروست

با کاربرد این سیستم امکان تنظیم راندمان وکیفیت مصالح تولیدی فراهم شده و این خود یکی از بارزترین مشخصات این دستگاه نسبت به سایر سنگ شکنهای مشابه می باشد.

امکان تخلیه سریع سنگ شکن

در زمان توقف سنگ شکن به علت قطع برق با فشاريك كليد و در زمانی کوتاه با پایین آمدن شفت اصلی (منتل) دستگاه تخلیه و مجدداً آماده به کار میگردد ولی در دستگاه های مشابه جهت انجام این عمل به حداقل ۲ ساعت وقت نیاز است.

امکان تنظیم وضعیت دهانه سنگ شکن از راه دور

با استفاده از سیستم اتوماتيك ، تنظيم دهانه سنگ شکن از اطاق فرمان از راه) (دور) کنترل می.گردد بدین ترتیب که تانك مخصوص هیدروست پمپ وجك هيدروليك به تابلوی اتوماتيك موجود در اطاق فرمان متصل بوده و با فشار يك کلید میتوان دهانه را به دلخواه باز و یا بسته نمود و عملکرد آن را نیز بر روی واحد نشانگر مشاهده نمود.

حداکثر دهانه باز میتواند در سه تیپ بشرح ذیل باشد:

در سه تیپ ۲۲۵۹ میلیمتر)، ۱۱ (۲۷۵میلیمتر)و ۱۳(۳۲۵میلیمتر)

این سنگ شکن می تواند در دو تیپ مختلف با آب یا روغن وهوا خنك شود

استفاده از سه سیستم روغن کاری حفاظتی

وجود سه سیستم روغن کاری مستقل ذیل تضمین کننده و حافظ انجام عمل حياتي روغن کاری در دستگاه بوده و به همین علت سبب پایین بودن هزینه نگهداری و بالا بودن کارایی دستگاه می باشد.

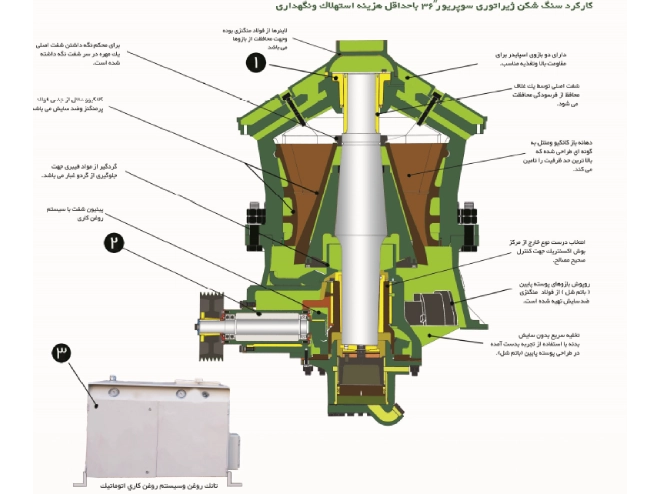

توضیحات شکل

1- اسپایدر در سر شفت بصورت مستقل روغن کاری می گردد

2- پینیون شفت و محفظه آن دارای سیستم روغن کاری به روش غرقابی (وانی) است.

3- سیستم اصلی روغن کاری بطور اتوماتیک با برقراری جریان دائمی روغن کاری و رساندن آن به کف گردها بوشهای برنزی و شفت ضامن سلامت دستگاه و تداوم کار آن می باشد

انتخاب تیپ سنگ شکن

انتخاب مناسب ترین تیپ سنگ شکن بستگی به میزان باردهی دارد که حداکثر ابعاد پیشنهادی برای میزان باردهی در صفحات بعدی ذکر شده است.

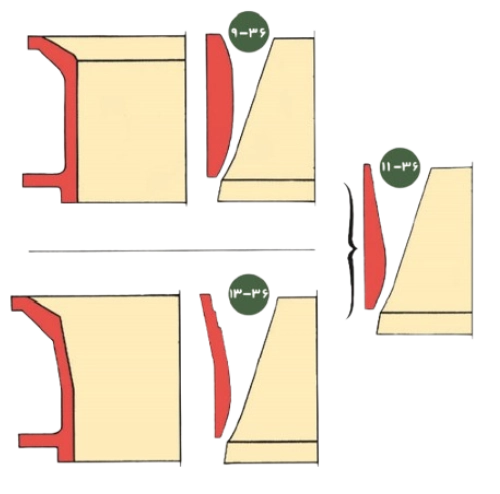

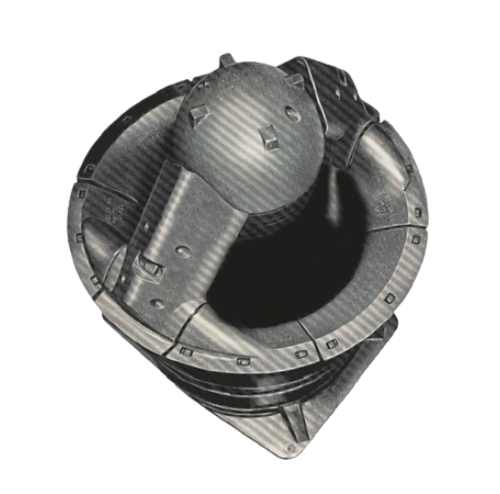

دو نوع تاپ شل و سه تیپ مختلف برای سنگ شکن سوپریور طراحی گردیده است یک تاپ شل با کانکیو ۹ (۲۲۵میلیمتر) و ۱۱(۲۲۵ میلیمتر) بوده و نوع دیگر با کانکیو ۱۱(۲۷۵ میلیمتر) و ۱۳ (۳۲۵ میلیمتر) دهانه باز می باشد.

چگونگی باردهی

مواد کوچکتر از دهانه بسته می بایست توسط یک سرند قبل از باردهی به سنگ شکن ، از مواد تولید خارج گردد تا حداکثر ظرفیت تولید و کمترین میزان استهلاک حاصل گردد.

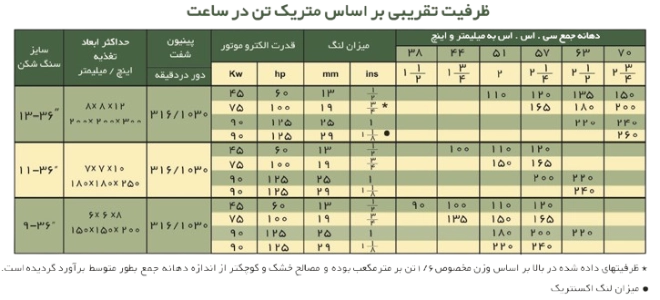

(o.s.s) حداقل دهانه باز

حداقل دهانه باز پیشنهادی جهت انتخاب تیپ سنگ شکن در صفحه بعد آورده شده است.

نمودار تولید

تجزیه محصول بستگی به عوامل متفاوتی دارد که در میان آنها انتخاب تیپ سنگ شکن انتخاب مناسب ترین تیپ سنگ شکن بستگی به میزان دهانه با زنیز به چشم میخورد. همچنین طراحی تیپ سنگ شکن باردهی دارد که حداکثر ابعاد پیشنهادی برای میزان باردهی در و نوع موادی که خرد میشوند نیز از اهمیت زیادی برخوردار است. با توجه به اطلاعات آوری شده جهت استفاده بهینه از جمع صفحات بعدی ذکر شده است. دستگاه و تنظیم ابعاد مصالح مورد نیاز نتایج حاصل در منحنی دو نوع تاپ شل و سه تیپ مختلف برای سنگ شکن سوپریور و جدول صفحه بعد آورده شده است. به طور کلی منحنی محصولات ارتباط مستقیمی با دهانه باز دارد و درصد محصولات بایستی کمتر از دهانه باز باشد که معمولا ۸۵ درصد می باشد.

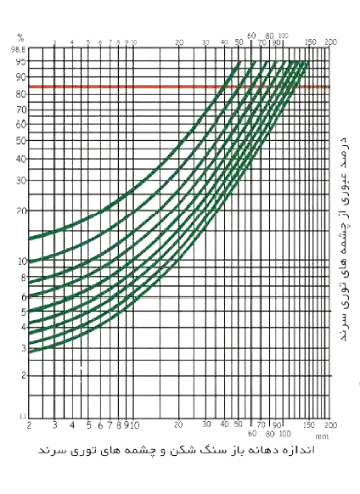

نمودار توزیع درصد مصالح تولیدی برای سنگ گرانیت

پس از پیدا کردن دهانه باز بر روی محور افقی ، خط عمودی آن را امتداد داده تا به خط قرمز برسید منحنی عبور کرده از

محل تلاقی دو خط منحنی توزیع تولید مصالح خواهد بود.

به طور میانگین حداکثر ۸۵ درصد از محصولات شکسته شده کمتر از دهانه باز میباشند که در نمودار با خط قرمز نشان داده شده است که البته بر حسب گوناگونی مواد این نمودارها نیز تغییر پیدا می کنند.
